一、產品概述

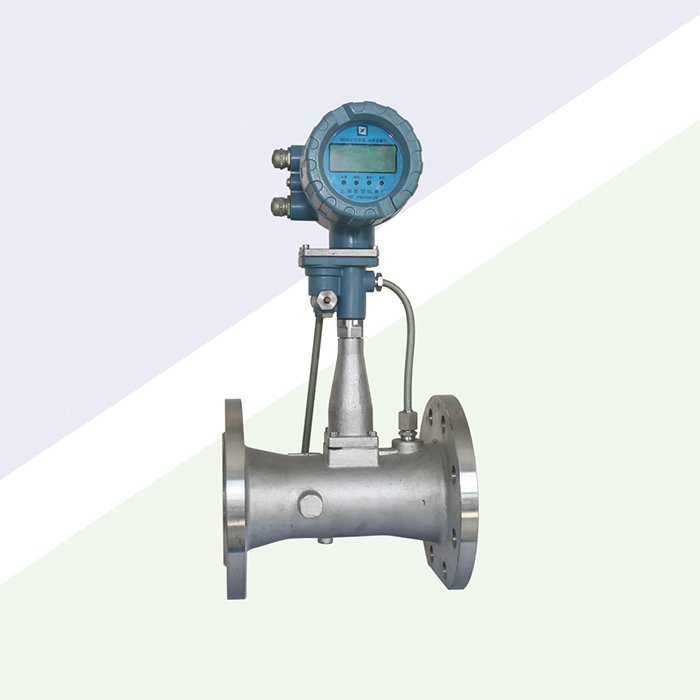

XKWJ系列渦街流量計(文丘利型)是我廠采用文丘利結構和國際先進的微功耗處理器及頻譜分析的方法采集數據的檢測技術,成功開發的智能機電一體化新型渦街流量計。它具有功能強大、測量準確度高、量程范圍寬、管道安裝要求低、壓損小、抗振動能力強、性能穩定可靠、操作簡單等優點,特別是解決了抗振動,改善低流速計量和縮短安裝前后直管段的關鍵性問題。主要應用于工業管道中天然氣、煤氣、氮氣、壓縮空氣等多種氣體工況體積和標況體積流量的計量。
二、主要功能特點
1. 采用頻譜分析功能,提高了儀表抗干擾和抗震的能力;
2. 流量計安裝前直管段為3D,后為1D,能確保準確度,無需過濾器;
3. 智能一體化設計,漢字點陣顯示及多種輸出功能:
XKWJ-ZI型不帶溫度、壓力傳感器,顯示工況體積流量;可用手動設置壓力、溫度值進行非實時溫壓補償,顯示標況體積流量。
XKWJ-ZII型集流量、溫度、壓力傳感器于一體,實現流量的溫/壓自動補償及壓縮因子修正,實時補償直接顯示標準狀態下體積流量和輸出控制。
4. 采用雙電源設計,內置3.6VDC鋰電池供電,當外置24VDC供電時,內部電源自動切換;
5. 斷電保護功能:流量計在斷電后,采用E2PROM技術,內部參數長期保存;
6. 防爆結構設計:可用于易爆氣體的計量;
7. 安裝操作方便,無可動部件、壓損小,使用穩定可靠。
三、主要性能參數
1. 測量介質:天然氣、煤氣、氮氣、壓縮空氣等氣體;
2. 準確度:±1.0%;重復性:優于±0.3%;
3. 工作額定壓力:1.6Mpa(其它壓力,需訂做);
4. 介質溫度:-20℃~+80℃;
5. 輸出信號:脈沖輸出,(4~20)m電流信號(二線制/三線制),RS-485通訊接口(modbus協議),HART通訊協議,控制信號輸出;(選用)
6. 公稱口徑:DN20~DN300mm
7. 防爆標志:ExdmⅡBT4;
8. 安裝形式:法蘭式
一、產品概述
XKWJ系列渦街流量計(文丘利型)是我廠采用文丘利結構和國際先進的微功耗處理器及頻譜分析的方法采集數據的檢測技術,成功開發的智能機電一體化新型渦街流量計。它具有功能強大、測量準確度高、量程范圍寬、管道安裝要求低、壓損小、抗振動能力強、性能穩定可靠、操作簡單等優點,特別是解決了抗振動,改善低流速計量和縮短安裝前后直管段的關鍵性問題。主要應用于工業管道中天然氣、煤氣、氮氣、壓縮空氣等多種氣體工況體積和標況體積流量的計量。
二、主要功能特點
1. 采用頻譜分析功能,提高了儀表抗干擾和抗震的能力;
2. 流量計安裝前直管段為3D,后為1D,能確保準確度,無需過濾器;
3. 智能一體化設計,漢字點陣顯示及多種輸出功能:
XKWJ-ZI型不帶溫度、壓力傳感器,顯示工況體積流量;可用手動設置壓力、溫度值進行非實時溫壓補償,顯示標況體積流量。
XKWJ-ZII型集流量、溫度、壓力傳感器于一體,實現流量的溫/壓自動補償及壓縮因子修正,實時補償直接顯示標準狀態下體積流量和輸出控制。
4. 采用雙電源設計,內置3.6VDC鋰電池供電,當外置24VDC供電時,內部電源自動切換;
5. 斷電保護功能:流量計在斷電后,采用E2PROM技術,內部參數長期保存;
6. 防爆結構設計:可用于易爆氣體的計量;
7. 安裝操作方便,無可動部件、壓損小,使用穩定可靠。
三、主要性能參數
1. 測量介質:天然氣、煤氣、氮氣、壓縮空氣等氣體;
2. 準確度:±1.0%;重復性:優于±0.3%;
3. 工作額定壓力:1.6Mpa(其它壓力,需訂做);
4. 介質溫度:-20℃~+80℃;
5. 輸出信號:脈沖輸出,(4~20)m電流信號(二線制/三線制),RS-485通訊接口(modbus協議),HART通訊協議,控制信號輸出;(選用)
6. 公稱口徑:DN20~DN300mm
7. 防爆標志:ExdmⅡBT4;
8. 安裝形式:法蘭式
